Détails du produit
Lieu d'origine: Shandong, Chine
Nom de marque: luyoung
Numéro de modèle: Tck630
Document: Brochure du produit PDF
Conditions de paiement et d'expédition
Prix: $35,000.00/sets >=1 sets
Détails d'emballage: boîte en bois de Non-fumigation
Délai de livraison: 45 jours ouvrables
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 30/SET
Max. Longueur de la pièce (mm): |
500 |
la structure: |
Tour oblique de lit |
Capacité d'usinage: |
Taux de charge moyen |
Largeur du lit (mm): |
600 mm |
Puissance du moteur à broche ((kW): |
11 |
Nombre de broches: |
Unique |
Voyage (axe X): |
340 millimètres |
Voyage (axe Z) (mm): |
1 000 mm |
Précision de positionnement (mm): |
±0.006 |
La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: |
± 0.015 |
Voltage: |
380v 3 phases |
Les postes d'outillage: |
12 |
poids (kg): |
5700 |
Points clés de vente: |
Niveau élevé de sécurité |
rapport d'essai de la machine: |
Fournit |
Vidéo d'inspection de sortie: |
Fournit |
Garantie des composants de base: |
1 année |
CNC ou non: |
CNC |
Grade automatique: |
Automatique |
Max.Swing au-dessus de lit: |
630 mm |
Longueur de glissement transversal: |
1000 mm |
Structure du lit de tour: |
3 Jaw manuel de chuck |
Système de contrôle: |
SIEMENS GSK FANUC (facultatif) |
Nose à broche: |
A2 à 8 |
Trou d'axe: |
87mm |
Condition: |
Nouveau |
Marque de Toolpost: |
HONGDA |
Industrie concernée: |
Ateliers de réparations de machines, usine, au détail |
Emplacement de la salle d'exposition: |
Aucune |
Composants de base: |
Rapport, vitesse |
Velocité maximale de la broche (rpm): |
3000 r.p.m |
Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: |
88 |
Max. Longueur tournée (mm): |
500 |
Max. Longueur de la pièce (mm): |
500 |
la structure: |
Tour oblique de lit |
Capacité d'usinage: |
Taux de charge moyen |
Largeur du lit (mm): |
600 mm |
Puissance du moteur à broche ((kW): |
11 |
Nombre de broches: |
Unique |
Voyage (axe X): |
340 millimètres |
Voyage (axe Z) (mm): |
1 000 mm |
Précision de positionnement (mm): |
±0.006 |
La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: |
± 0.015 |
Voltage: |
380v 3 phases |
Les postes d'outillage: |
12 |
poids (kg): |
5700 |
Points clés de vente: |
Niveau élevé de sécurité |
rapport d'essai de la machine: |
Fournit |
Vidéo d'inspection de sortie: |
Fournit |
Garantie des composants de base: |
1 année |
CNC ou non: |
CNC |
Grade automatique: |
Automatique |
Max.Swing au-dessus de lit: |
630 mm |
Longueur de glissement transversal: |
1000 mm |
Structure du lit de tour: |
3 Jaw manuel de chuck |
Système de contrôle: |
SIEMENS GSK FANUC (facultatif) |
Nose à broche: |
A2 à 8 |
Trou d'axe: |
87mm |
Condition: |
Nouveau |
Marque de Toolpost: |
HONGDA |
Industrie concernée: |
Ateliers de réparations de machines, usine, au détail |
Emplacement de la salle d'exposition: |
Aucune |
Composants de base: |
Rapport, vitesse |
Velocité maximale de la broche (rpm): |
3000 r.p.m |
Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: |
88 |
Max. Longueur tournée (mm): |
500 |

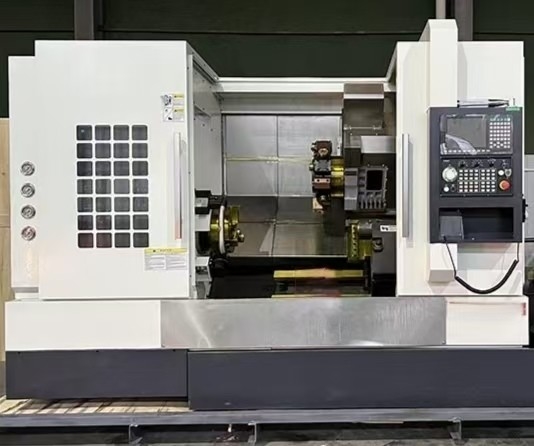

vente directe d'usine TCK630 tour CNC à lit incliné tour machine pour centre de tournage de métal TCK 630est une machine de tournage et de fraisage à lit incliné semi-fermé avec contrôle servo sur les axes X, Y, Z et C. La structure et les dimensions extérieures sont compactes et raisonnables.Le fuseau (axe C) est entraîné par un servo-moteurIl peut réaliser le tournage du cercle extérieur, de la surface de fin et du fil de divers matériaux, tels que des arbres et des disques,et divers fraisages et forages de surface dans les directions radiale et axiale, et convient à l'usinage efficace de petites pièces.
Spécification devente directe d'usine TCK630 tour CNC à lit incliné tour machine pour centre de tournage de métal TCK 630
|
Les spécifications |
Unités |
TCK630x1000 |
|
Max, tourne-toi sur le lit. |
mm |
630 |
|
Max, tourne sur le plancher. |
mm |
- Je ne sais pas. |
|
Max. Longueur de traitement |
mm |
460 |
|
Longueur de glissement transversal |
mm |
1000 |
|
Structure du lit de tour |
|
Tour à inclinaison intégrale de 45° |
|
Distance entre l'axe de la glissière transversale et celui de la broche |
mm |
- Je ne sais pas. |
|
Nose à broche |
|
A2 à 8 |
|
Plage de vitesse de la broche (axe C) |
R/min |
50 à 3000 |
|
Parcours de fente |
mm |
87 mm |
|
Capacité des barres |
mm |
75 mm |
|
Moteur à broche (axe C) |
kW |
11 |
|
Tête de fraisage |
|
12 tourelles à actionnement par station |
|
Puissance de la tête de fraisage |
kW |
2.3 |
|
Vitesse de la tête de fraisage |
R/min |
6000 |
|
Voyage par axe X |
mm |
340 |
|
Voyage par axe Z |
mm |
1000 |
|
Voyage par axe Y |
mm |
100 |
|
Type de tourelle |
|
12 tourelles à actionnement par station |
|
X traverse rapide |
Pour les véhicules à moteur |
24000 |
|
Z traverse rapide |
Pour les véhicules à moteur |
24000 |
|
Y traverse rapide |
Pour les véhicules à moteur |
15000 |
|
Précision de positionnement de l'axe X/Z |
mm |
0.006 |
|
Précision de repositionnement de l'axe X/Z |
mm |
0.015 |
|
La précision de positionnement du fuseau (axe C) |
mm |
0.02 (70 secondes d'arc) |
|
La précision de repositionnement de la broche (axe C) |
mm |
0.006?? ((20 secondes d'arc) |
|
Dimension de la machine ((LxWxH) |
mm |
Le nombre d'échantillons est le suivant: |
|
Poids net |
Poids de la pâte |
5700 |
Autre configuration facultative de tourelle
